电机传动电气式过载保护应用

2019-12-10 22:14:51
电机传动电气式过载保护应用

电机传动电气式过载保护应用

电机传动电气式过载保护应用

电机传动电气式过载保护应用

详细介绍
现场情况

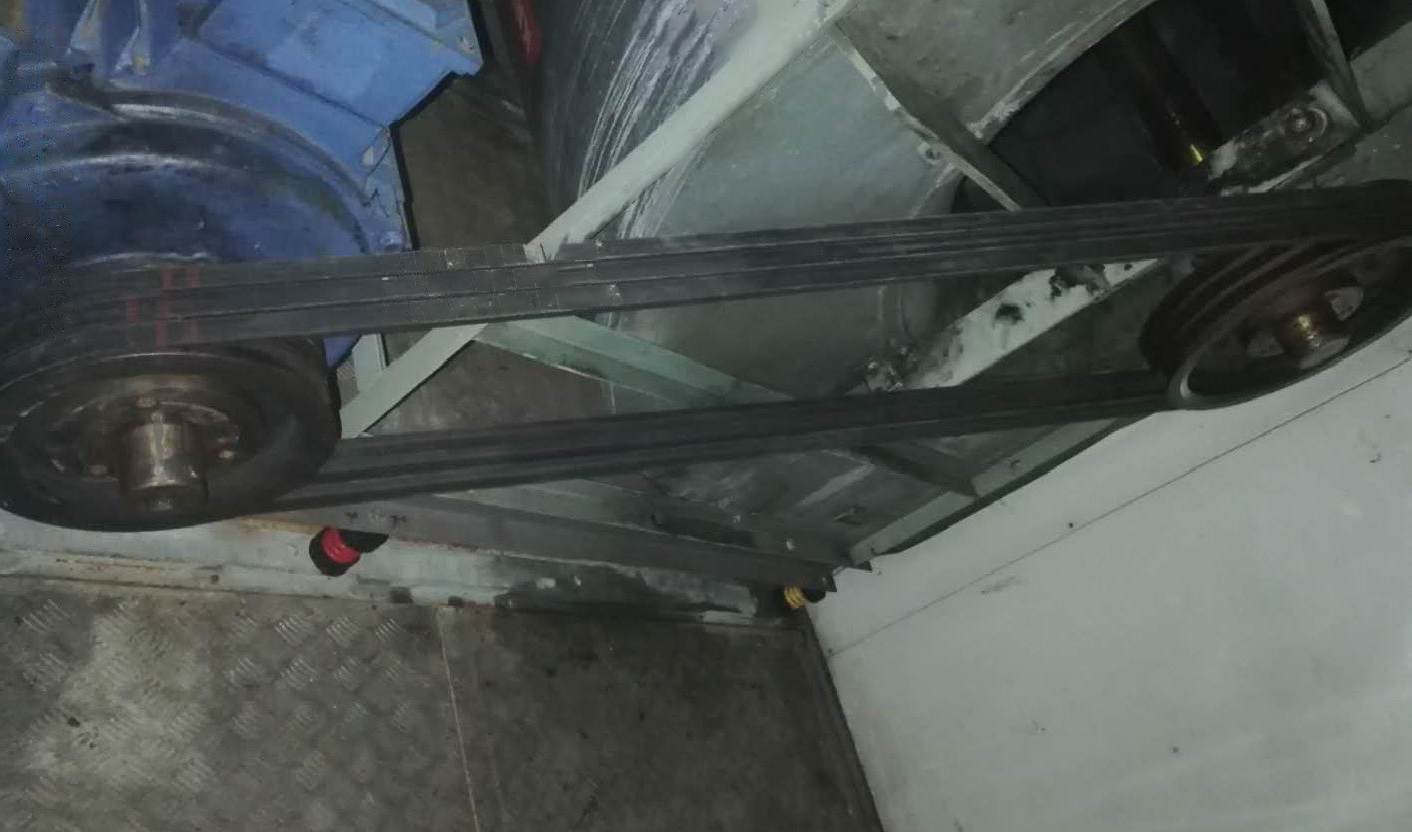

  • 风机的传动是由电机通过皮带直接传动,皮带轮直径410mm
  • 电机轴直径65mm,长度140mm,转速1475r/min,功率55KW

  • 1、风机的动力由电机通过皮带直接传动,中间环节无任何机械或电气保护,一旦风机出现过载情况,电机长时间在堵转状态运行,容易使电机烧坏或降低电机的性能。从而影响产线的正常运行造成巨大的停机损失。
  • 2、电机采用变频器控制,由于变频器本身特性原因,无法对电机的电流状态进行实时和高精度的监控,导致电机在过载时会超出额定电流运行。
采用的保护方案

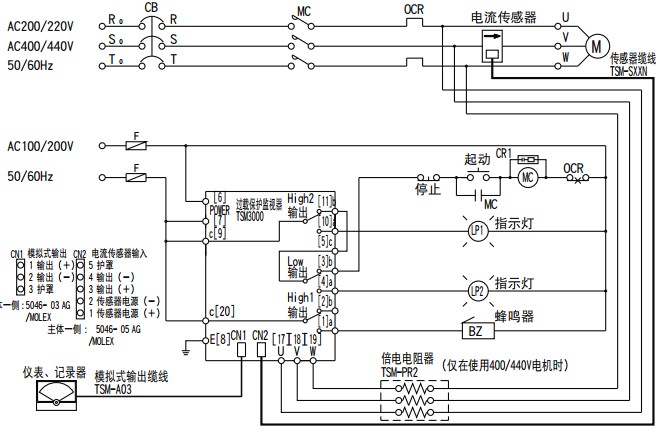

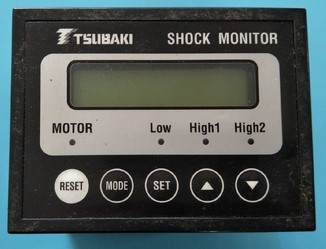

在电机的电源回路上增加过载保护监视器进行电气式过载保护


  • 1.迅速应对性:每0.02s测量一次电机输入电力,异常发生后最快0.03s发出输出信号
  • 2. 几乎不受电源电压变动的影响
  • 3.对应广泛的频率范围(5-120HZ)
  • 过载情况出现时,一方面扭力限制器会安全脱开,使电机进入空转状态,同时给出过载信号;另外一方面过载监视器会迅速给出信号,以便停止电机或者切换到其他备用方案。
